BNA-25/16/RF-MG-M1000-S60.3*2-MRA/SAC-ZTSS300柯普乐KSR润滑油磁翻板油位计

BNA-25/16/RF-MG-M1000-S60.3*2-MRA/SAC-ZTSS300
柯普乐KSR润滑油磁翻板油位计

磁翻板液位计/液位表BNA

磁翻板液位计/液位表的描述

威卡（WIKA）的BNA系列磁翻板液位计/液位表由旁路腔体、浮子和磁性显示体组成。旁路腔体通过至少两个过程接口（法兰、螺纹或者焊接端）连接在罐体上，等高引入罐体内的液位。浮子位于腔体内部，漂浮在液面上，浮子内置永磁体，磁场可以穿过旁路腔体管壁触发安装在旁路腔体外侧的磁性显示体翻转，实现非接触的液位高度指示。

磁性显示体是由双色的塑料翻柱或者不锈钢翻板组成，10mm一颗紧密排列，其内置小磁柱被浮子内的磁钢触发后，依次翻转180°，液位上升时由白转红，液位下降时由红转白。

因此磁翻板液位计/液位表可实现在无需供源的情况下清晰指示罐体内液位。

特性：
设计简单、坚固、紧凑、耐用
旁路腔体和浮球材质多样化，包括304、316L、316、316Ti
321、347、双标316/316L等不锈钢和HC276、Alloy20、钛
TA2、钛3.7035、Monel400、PP、PVC、PVDF等特殊材料
旁路腔体和磁性显示体在耐压耐气上隔离
磁性显示体指示液位，无需外加电源
由于采用耐腐蚀性材质，可应用于众多工业领域
可测量和指示具有腐蚀性、易燃性、有毒、高温、搅动的及
***的液体的液位
连续液位测控，不受介质物理和化学性能变化的影响，比
如：电阻率、电导率、压力、真空、温度、蒸汽、冷凝、泡
沫、气泡、沸腾等工况
界面测量（比重差≥ 100 kg/m3）
特殊设计： 食品工业、包覆、液化气工况、伴热夹套

磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。 有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计。

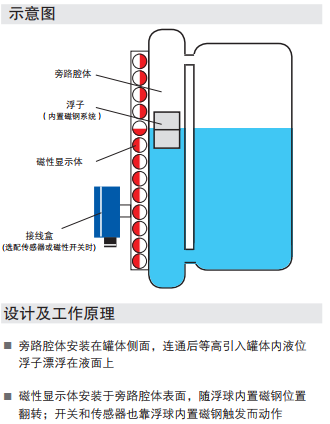

BNA-RF25/40-MG-M1000-S60.3-2/M磁翻板液位计工作原理图：
磁翻板液位计/液位表的应用

翻柱显示，无需外加电源

同比显示液位

定制化设计及耐腐性材质可选，可应用于广泛的工业领域

化学、石油化工、油气钻探（海上平台）、造船机械制造、电力设备、电厂等

流程工业及饮用水行业的水处理、食品工业、制药等

磁翻板液位计/液位表的功能特性

可针对过程和系统需求提供定制设计

工作限值：

- 工作温度：T = -80 ... +538℃

- 工作压力：P =真空至40 MPa

- 介质密度：ρ ≥ 200 kg/m3

不同的过程连接和材质可选

可选配液位变送器和磁性开关

防爆型

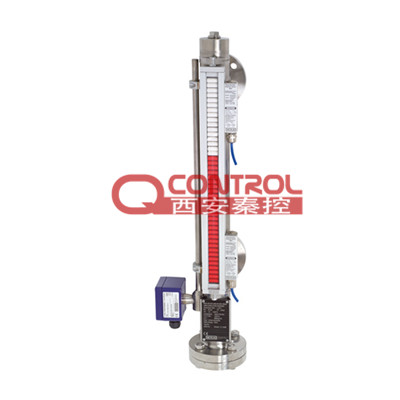

德国威卡KSR侧装远传型磁翻板液位计实物图：
